液压计量泵结构原理和特性

2021-07-08 管理员 阅读 1209

计量泵厂家带您了解计量泵的工作原理

1、泵的构造

液压计量泵的由电机、齿轮箱、缸体等三部份组成。

齿轮箱部件是由涡轮蜗杆机构、行程调节机构和齿轮联杆机构构成;通过转动调节手轮来实行高调节行程,从面改变挪动轴的偏心距来达到改变柱塞(活塞)行程的目的。

缸体部件是由泵头、吸进阀组、排出阀组、柱塞和旋转密封件构成。

2.液压计量泵的工作原理

电机经连轴器推动蜗杆并通过蜗轮降速使主轴和偏心轮作旋转运动,由偏心轮推动弓型连杆的滚动调节座内作反复运动。当柱塞向后死点移时,泵腔内逐渐产生真空,吸进阀开启,吸进液态;当柱塞往前死点挪动时,这时吸进阀关掉,排出阀开启,液态在柱塞向进一步运动时排出。在泵的往复顺还工作产生持续有压力、定量的排放液态。

3.流量调节特点

液压计量泵的流量调节是靠转动调节手轮,推动调节螺杆旋转,从而改变弓型连杆间的间距,改变柱塞(活塞)在泵腔内挪动行程来决定流量的尺寸。调节手轮的刻度决定柱塞行程,准确率为95%。

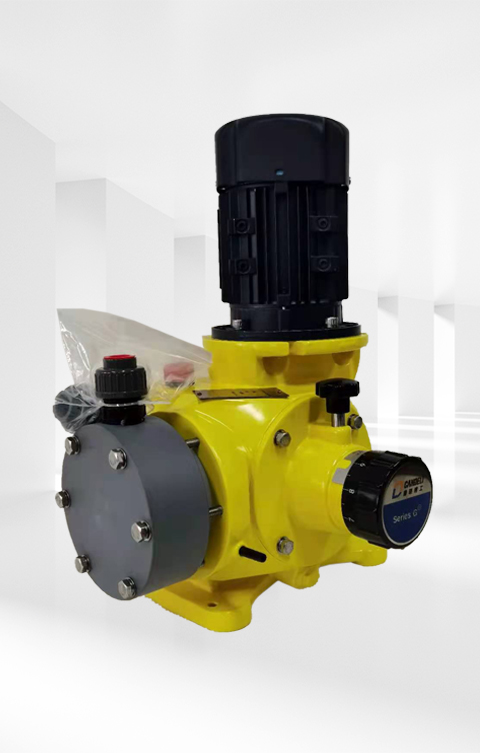

液压计量泵

4、液压计量泵的特点

1.该泵性能优越,其中隔膜计量泵不泄露,安全系数高,计量运输准确,流量能够从零到定额值范围能随意调节,压力可从常压到允许范围内随意挑选。

2.调节直观清晰,工作稳定、无噪音、体型小、重量轻、维护方便,可并联使用。

3.该泵种类多、性能全、适用运输-30度至450度,黏度为0-800mm/s,排出压力可达64Mpa,流量范围在0.1-20000L/h,计量精度在±1%之内。

4.根据工艺要求该泵能够手动调节和变频调节流量,亦可实现遥控和计算机自动控制。
